RF4158
直接调频/快速波形产生8GHz小数N分频频率合成器
- 概览
- 文档及技术资料
- 工具及评估板
- 运用案例
概览
| 产品型号 | 产品描述 | RF工作频率 Hz | PFD最高频率 | 归一化相位噪底 | 工作电压 V | 温度范围℃ | 封装 | 典型运用 |
|---|---|---|---|---|---|---|---|---|
| RF4158 | 小数N分频频率合成器 | 800M~8G | 100MHz | -203.9dBc/Hz | 2.7~ 3.45 | -40~125 | QFN 24PIN | FMCW雷达 |
RF4158
RF4158是一款由数字鉴频鉴相器、精密电荷泵和可编程参考分频器等模块组成的最高工作频率可达8GHz的频率合成器。
产品同时具有整数分频和小数分频功能，采用3.3V电源供电。同时还可以实现FSK和PSK调制。
可根据需要产生多种类型的调频连续波，如锯齿波、三角波、抛物线波等。同时还可以实现FSK和PSK调制。
所有内部寄存器均可通过三线串行接口进行手动配置。
主要运用
FMCW雷达
文档及技术资料
下载规格书
工具及评估板
产品优势与特点
◆ RF工作频率：800MHz~8GHz
◆ PFD最高频率可达100MHz
◆ 归一化相位噪底：-203.9dBc/Hz
◆ 2.7V至3.45V单电源供电
◆ 可编程电荷泵电流
◆ 2种不同扫描速率的调频连续波斜波
◆ 具有斜坡延迟、中断等功能
◆ 调制产生锯齿波、三角波、梯形波和抛物线波形
◆ 具备FSK和PSK功能
◆ 数字锁定检测，三线串行接口
◆ ESD性能：2KV HBM、1KV CDM
功能框图
运用案例
典型运用
◆ 汽车
◆ 24G毫米波雷达

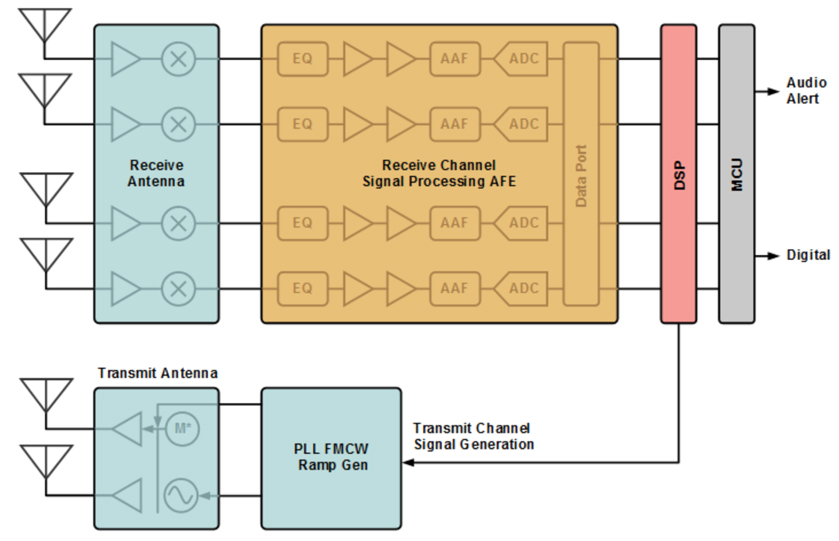

◆ 运用框图（Block Diagram）
◆ 运用场景
◆ 航空航天和防务
◆ 雷达

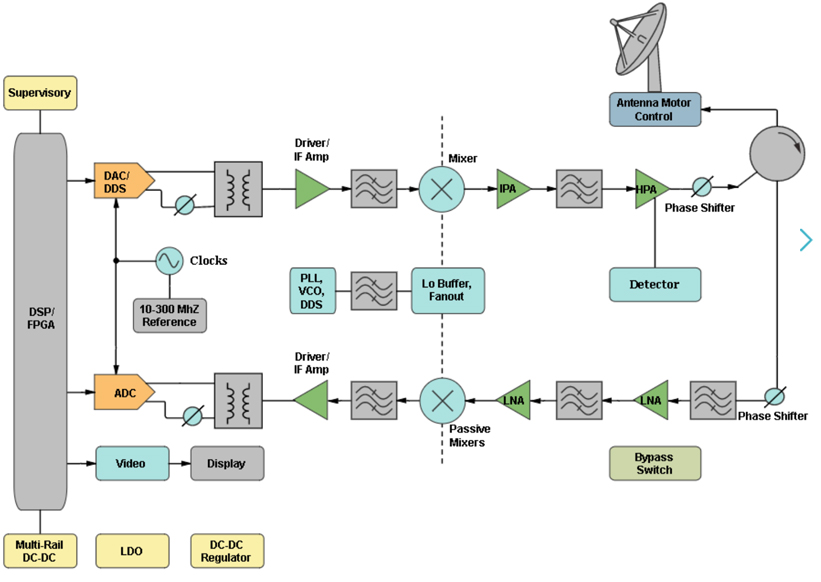

◆ 运用框图
